高压柱塞泵设备控制阀与喷枪的作用相同,都是控制喷嘴出流必不可少的机构。
所不同的是控制阀用于清洗内表面(管道、容器等),为脚踏控制或其他形式控制;而高压柱塞泵设备喷枪用于清洗外表面(包括除锈、切割等),为手持控制。
因此,控制阀与喷枪(实质也是控制阀)的工作原理一致。

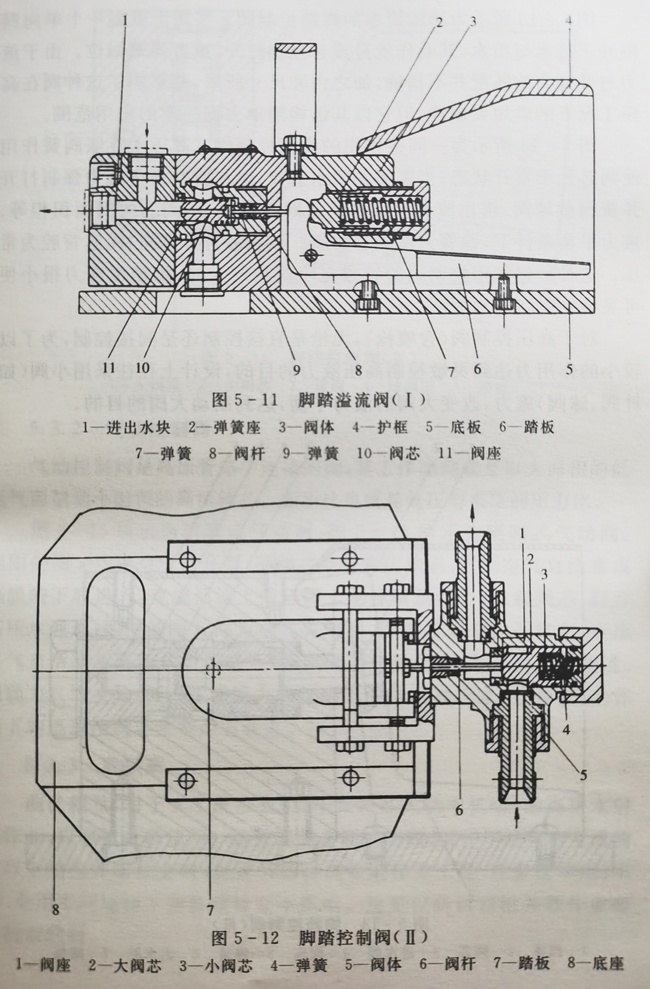

图5-11所示高压柱塞泵脚踏溢流阀为三通式阀,进水与出水直通,控制阀阀芯则为打开第三路作溢流卸荷使用。正常工况下,脚踏板不施力,则阀芯为常闭,高压水直达喷嘴;当需要停车时,脚踏板施力,打开阀芯,高压水全部回流水箱。实质上,这也是一种间接控制,类似高压柱塞泵设备溢流阀。其缺点是只要开泵,不踩下脚踏阀,喷嘴即出流,这与阀的习惯启闭功能不一致。

图5-12所示的脚踏控制阀,其特点是阀芯的作用是对进水与出水的截流,也就是非溢流控制。由于高压柱塞泵清洗机都配有调压溢流阀,因此控制阀仅作截流开关就很常见。但是,对高压大流量的截流开关并非容易。这是因为尺寸所限,液力与弹簧的平衡难以实现。为了较好地解决这一问题,除了精心设计面积差以外,就是采用组合阀。即以小面积针阀与大面积锥阀呈线接触组合。泵在高压工况下,锥阀在前后端压差作用下关闭,这时只要以很小的力打开针阀,即可卸去锥阀后端液压,开启锥阀;喷嘴节流形成的液压使锥阀保持动态平衡,这样撤去针阀上作用力,在弹簧作用下,针阀又很容易联动锥阀关闭。所形成的水锤自调压阀卸荷。

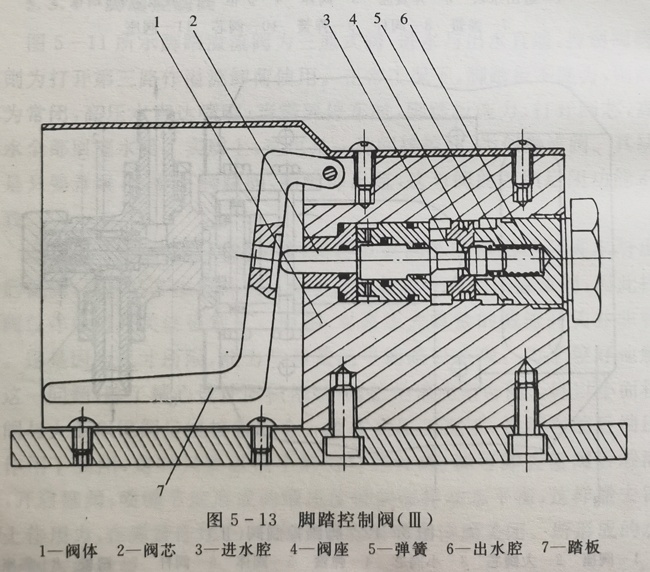

图5-13所示为结构简单的脚踏控制阀。实质上就是一个单向阀隔开了进水与出水,其动作就是或者强制打开,或者弹簧回位。由于液力与弹簧力的匹配并不精确,加之内腔尺寸所限,就影响了这种阀在高压工况下的启闭灵敏性,但它以其结构简单占据一定的应用范围。

图5-14所示为一间接作用的脚踏控制阀。高压水克服阀簧作用使阀芯处于常开状态;当需要关闭水射流,则在脚踏板上施力强制打开弹簧预载球阀,将出流的高压水引入阀芯背腔,在阀芯两面面积相等、液力平衡条件下,弹簧力使阀芯关闭。该阀芯打开期间,阀芯背腔为常压。这种间接作用控制阀的特点是小阀控制大阀,脚踏板施力很小便可灵敏控制切断水射流。
对于高压控制阀(含喷枪),无论是直接控制还是间接控制,为了以较小的作用力达到灵敏控制高压液力的目的,设计上往往采用小阀(如针阀、球阀)施力,改变大阀的液力平衡,达到制动大阀的目的。
