高压柱塞泵设备安全阀可以平置也可以竖置,竖置时与阀芯起跳方向一致,也少占空间。
将安全与溢流作用合二而一的阀多采用强制型,图5-3所示为这种安全溢流阀。其工作原理是预压力由油压或气压通过杠杆机构作用在阀芯上。显然,当降低油压或气压,阀芯则开启全部溢流;而当机组运行出现意外(如喷嘴遇堵),突然超载,油压和气压是个常量,阀芯也会克服该作用力而起跳溢流。这种强制型安全溢流阀运行很可靠,缺点是需要另加油压或气压。另外,安全阀的偶尔使用和溢流阀的频繁使用也是一对矛盾。尽管如此,超高压工况不宜采用弹簧阀(因受弹簧制造精度与设计精度的制约),这样就必须采用强制型安全溢流阀。
尽管安全阀与溢流阀有很大程度的结构一致性,但高压柱塞泵安全阀一经压力预置后则铅封不得再调节,而溢流阀的压力则随作业要求设定或改变。因此,安全阀尽管“闲置”,却是高压水射流设备必不可少的。由于高压柱塞泵安全阀是机组的最后安全屏障,它的预置压力要高于溢流阀。

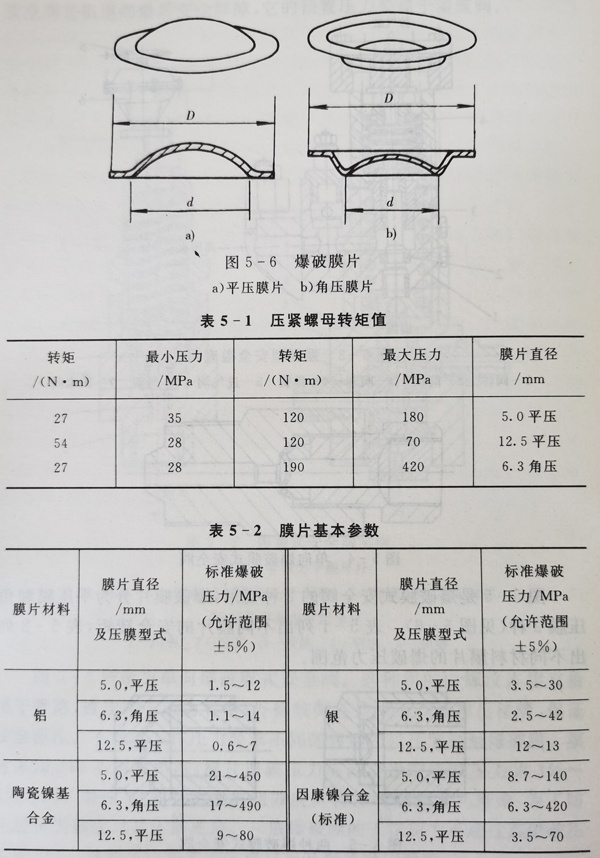

图5-4所示为单向爆破膜式安全阀。这种阀的内螺纹连接直接接于管路,或连接于压力容器;外螺纹则连接到适当的排出接管,保证安全泄压。不同的工作压力要求不同的转矩用以压紧密封爆破膜。膜片采用316不锈钢材料,膜片爆破压力应高于设定爆破压力的3%~6%之间。腐蚀、金属疲劳和周期效应都将影响爆破膜的寿命,为了防止过早失效应对其定期更换。一般爆破膜的工作压力不超过其爆破压力的70%,这样可以最大限度地延长其循环使用寿命。

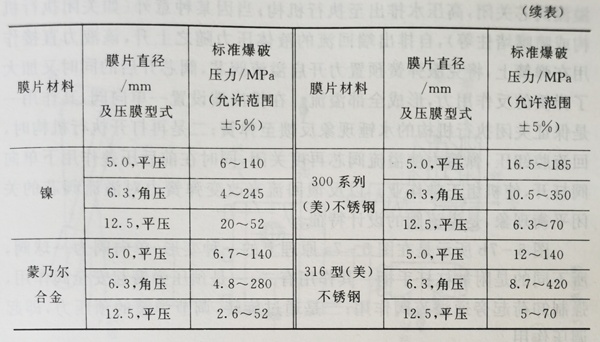

对平压膜片,当内径为12.5mm时,参考外径为17mm;当内径为5.0mm时,参考外径为9mm;对角压膜片,当内径为6.3mm时,参考外径为15mm。
