高压柱塞泵用斜面密封

发布时间:2022-01-23 17:37:00

斜面密封应该非常灵活,其原理就是以斜面对斜面形成线接触或面接触的金属-金属密封,主要用于静密封。

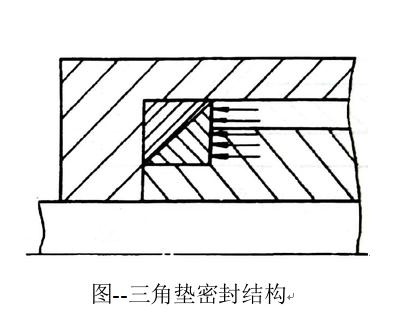

三角垫是常见的斜面密封,它除了与O形圈配合使用外,也常一对三角垫偶配使用(见图--三角垫密封结构)。图中两个三角垫斜度相差1°左右,在高压液体作用下,第一个三角垫均匀楔推第二个三角垫,凭其两个锐角的弹性变形同时密封两个面。另外,采用一个三角垫角封效果也很好。

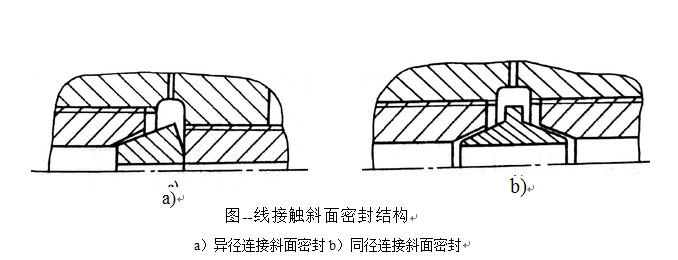

图线接触斜面密封结构a所示为两个零件面同时密封实例,采用斜面-斜面的线接触密封(即偶配斜面的角度差异)和球面对平面的面接触密封,通过螺纹预紧力实现;图线接触斜面密封结构b所示则为两零件相同部位的斜面密封,同样也采用线接触原理。

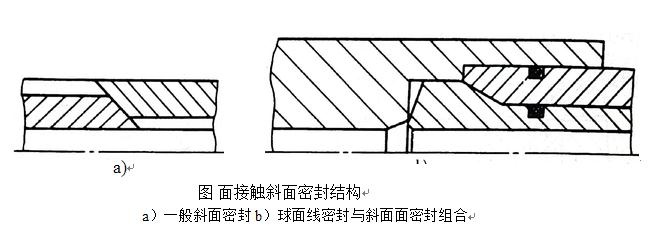

图-面接触斜面密封结构所示为面接触的斜面密封实例。图-面接触斜面密封结构a为两段套筒,前段上表面为密封面,后段下表面为密封面,结合部即为斜面密封。即使是面接触密封,两者角度也有很小偏差,这样在高压下挤压变形达到面接触。图面接触斜面密封结构b为球面线密封与斜面面密封组合,这是一个泵液力端排出口接头的实例。另外,球面密封、锥面密封也常用于高压通道的堵头,不再一一赘述。
