超高压泵与增压器是超高压发生设备的2种形式。我国标准把压力大于100MPa的泵界定为超高压泵。随着技术的发展,超高压水射流的压力多在200MPa以上。
超高压泵的特点是高压控制、相对造价低,多用于300MPa以下压力增压器的特点是低压控制,相对结构复杂,多用于200~420MPa压力。

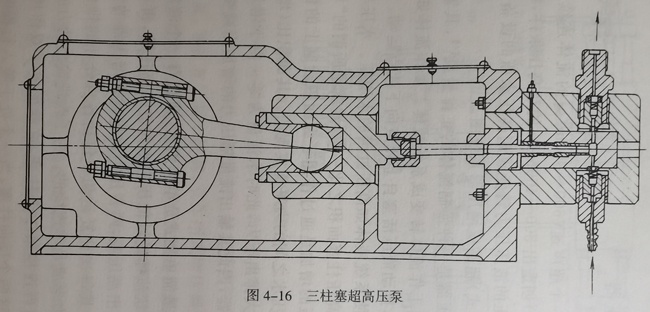

图4-16所示为三柱塞超高压泵,它与高压泵的不同点在于超高压带来的液力端分体式特殊设计(如密封、阀组、液缸等)、特殊材料和特殊工艺。图中进、出水阀组仍采用下导向锥阀;液力端的连接静密封全部为球面线接触密封;承压零件凡有相贯孔处一定要设计适当半径的过渡圆角;柱塞与动力端采用球面点接触连接方式,以保证柱塞的对中性。该泵压力300MPa。

由于超高压柱塞泵的密封副轴向尺寸较长,摩擦生热和抱轴现象都容易产生,因此泵速一般控制在150r/min左右,以利于泵的可靠运行。
当然,泵速偏低造成压力脉动大,必须增加稳压容器予以平抑。另外,超高压泵对系统要求很高,如进水的水质与有压供水、出水的压力传感器显示、超压报警和调压等等。毫不夸张地说,超高压泵就是一个完整的系统,每一个环节都必须重视,缺一都会影响系统的可靠使用。
